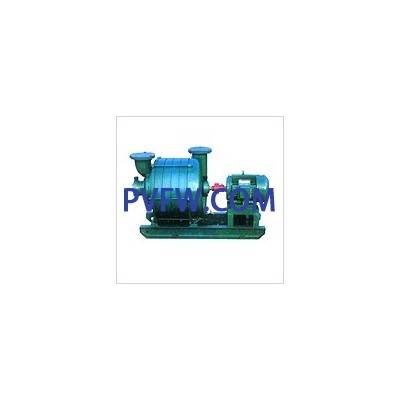

TLZ型单吸多级分段式离心真空泵

        本型真空泵系多系离心结构。被吸气体在高速旋转的叶轮作用下产生离心力，逐级增压被排至泵外叶轮出口应对准中段气道中心。偏差较大时将影响泵的抽气量。装配及检修时务必注意，若有较大偏差必须调整。
　　 泵的主要零件有：进风段、进风板、中段挡板、末级挡板、叶轮、轴、轴承架、油封箱等。泵由电机驱动。组成泵工作室的主要零件采用HT200铸铁，叶轮为铆接结构，轮芯采用HT200铸铁，叶片和前、后盖板均采用LY8硬铝，轴采用优质碳素钢制造，经调质处理，轴两端采用聚四氟石墨端面密封，轴承采用低噪音单列向心球轴承用锂基润滑脂润滑。
　　 TLZ型泵系单吸多级分段式离心真空泵，用作抽吸或输送空气及物理、化学性质类似干空气的气体介质。适用于服装、冶金、造纸、水泥、纺织、化工、轻工等部分蒸气抽送等。
